Modúl Ceamara SWIR 1280x1024/640x512
Sonraíocht
Múnla | SG-SWZ12ND2-17510 | SG-SWZ06ND2-17510 | |
Braiteoir | Braiteoir Íomhá | 1/2″ Sony InGaAs Braiteoir Comhla Domhanda SWIR IMX990 | 1/4″ Sony InGaAs Braiteoir SWIR Shutter IMX991 |
| Picteilíní Éifeachtach | Thart. 1.34MP | Thart. 0.34MP | |
| Méid picteilíní | 5 μm | ||
Lionsa | Tonnfhad freagartha | 1000-1700nm | |
| ICR | Tacaíocht 2 mhodh: Banna leathan: 1000 ~ 1700nm Banna caol: 1450 ~ 1700nm | ||
| Fad Fócasach | 17mm ~ 510mm, 30x súmáil optúil | ||
| Cró | F2.8~F5.5 | ||
| Réimse Amhairc | H: 21.3°~0.71°, V: 17.1°~0.57°, D: 27.1°~0.92° | H: 11.6°~0.37°, V: 9.3°~0.3°,D: 14.8°~0.47° | |
| Dún Fócas Fad | 1m~10m (Leath~Teile) | ||
| Luas Súmála | Thart. 7s (Optúil Leathan~Teileafón) | ||
Físeán | Comhbhrú | H.265/H.264/H.264H/MJPEG | |
| Rún | 25/30/50/60fps@1280×1024 | 25/30/50/60fps@640×512 | |
| Ráta Giotán Físeáin | 32kbps~16Mbps | ||
| Fuaime | AAC / MP2L2 | ||
| Físeán LVDS | 25/30/50/60fps@2MP (1920×1080) | ||
Líonra | Stóráil | Cárta TF (256 GB), FTP, NAS | |
| Prótacal Líonra | Onvif, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Ilchraoladh | Tacaíocht | ||
| Uasghrádú Firmware (LVDS) | Ní féidir ach an firmware a uasghrádú trí phort Líonra | ||
| Imeachtaí Ginearálta | Tairiscint, Tamper, Cárta SD, Líonra | ||
| IVS | Trí sreangán, Brath Tras-Fhál, Cur isteach, Réad Tréigthe, Mear-Gluaiseacht, Brath Páirceála, Meastachán Sluaite, Réad ar Iarraidh, Brath Loitering. | ||
| Laghdú Torainn | 2T/3D | ||
| Mód Nochta | Lámhleabhar, Auto, Tosaíocht Cró, Tosaíocht Comhla | ||
| Cúiteamh um Nochtadh | Tacaíocht | ||
| Luas Shutter | 1/1~1/30000s | ||
| Mód Fócais | Auto/Lámhleabhar/Leath-Uath | ||
| Defog Leictreonach | Tacaíocht | ||
| Laghdú Haze Teas | Tacaíocht | ||
| Smeach | Tacaíocht | ||
| EIS | Tacaíocht | ||
| Súmáil Digiteach | 16x | ||
| Rialú Seachtrach | TTL | ||
| Comhéadan | Port Ethernet 4pin, sraitheach 6pin & port cumhachta, port Fuaime 5pin.30pin LVDS | ||
| Prótacal Cumarsáide | Sony VISCA, Pleco D/P | ||
| Coinníollacha Oibriúcháin | -30~+60°C/20%~80% RH | ||
| Coinníollacha Stórála | -40~+70°C/20%~95% RH | ||
| Soláthar Cumhachta | DC 12V | ||
| Tomhaltas Cumhachta (TBD) | Meánlíon: 6W; Uasmhéid: 11W | ||

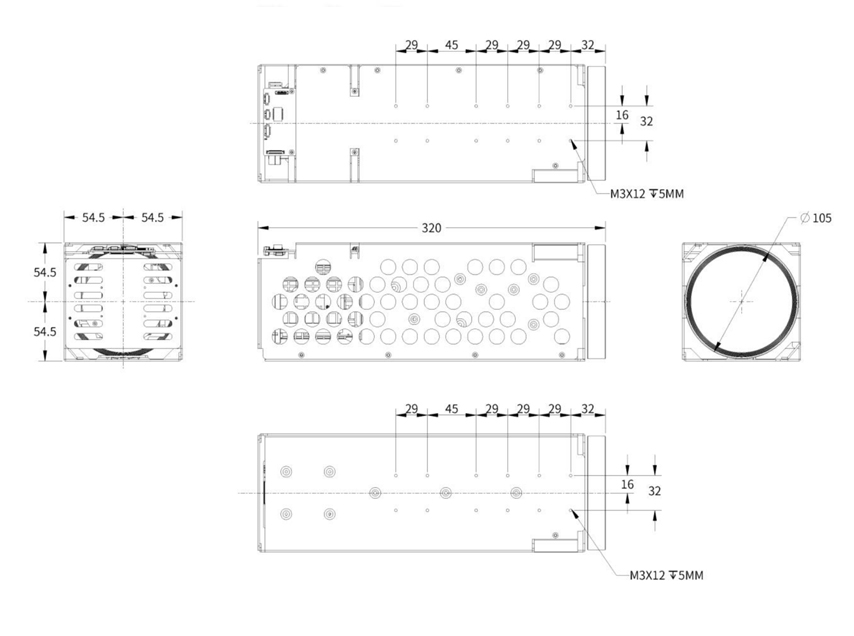

| Toisí(L*W*H) | Thart. 320mm*109mm*109mm | ||
| Meáchan | 3.1kg | ||
Comhéadan Líonra
| Cineál | Uimhir PIN | Ainm PIN | Cur síos |
| Comhéadan Ethernet J2_4pin | 1 | ETHRX- | Port Ethernet Oiriúnaitheach, Idirlíon RX- |
| 2 | ETHRX+ | Port Ethernet oiriúnaitheach, Idirlíon RX+ | |
| 3 | ETHTX- | Port Ethernet Oiriúnaitheach, Idirlíon TX- | |
| 4 | ETHTX+ | Port Ethernet oiriúnaitheach, Idirlíon TX+ | |
| Comhéadan Cumhachta & UART J3_6pin | 1 | DC_IN | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | Leibhéal TTL 3.3V, Prótacal Pelco | |
| 4 | TXD1 | Leibhéal TTL 3.3V, Prótacal Pelco | |
| 5 | RXD0 | Leibhéal TTL 3.3V, Prótacal Visca | |
| 6 | TXD0 | Leibhéal TTL 3.3V, Prótacal Visca | |
| Comhéadan Fuaime J1_5pin | 1 | AUDIO_OUT | Fuaim Amach (Líne Amach) |
| 2 | GND | GND | |
| 3 | AUDIO_IN | Fuaime Isteach (Líne I) | |
| 4 | GND | GND | |
| 5 | NC | NC |
Comhéadan LVDS
| Port | Uimhir | Ainm PIN | Cur síos |
| Comhéadan LVDS J4_30pin (Cosúil le Comhéadan Digiteach 30pin Sony) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | Aschur DC (DC+7V~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | Leibhéal TTL 3.3V, prótacal VISCA, mar an gcéanna le TXD0 ar J3_6pin Port. Ach ní féidir ceangal ag an am céanna. | |
| 19 | UART1_RX | Leibhéal TTL 3.3V, prótacal VISCA, mar an gcéanna le RXD0 ar J3_6pin Port. Ach ní féidir ceangal ag an am céanna. | |
| 20 | GND | GND | |
| 21 | TXOUT0- | ||
| 22 | TXOUT0+ | ||
| 23 | TXOUT1- | ||
| 24 | TXOUT1+ | ||
| 25 | TXOUT2- | ||
| 26 | TXOUT2+ | ||
| 27 | TXOUTCLK- | ||
| 28 | TXOUTCLK+ | ||
| 29 | TXOUT3- | ||
| 30 | TXOUT3+ |
